エコンフィッシャー
Environment type
漁礁兼植生ブロック
- ブロック上部・左右が凹部に設けており、植物の育成又魚類も植物からの酸素の供給を受け育成に適した環境をつくりだします。
- ブロックに植生した水草や藻により、蛍や各種水生昆虫の育成に適した環境をつくります。
| 用 途 | 蛍や水生昆虫生物の保全を考えた河川や湖沼の護岸 |
|---|

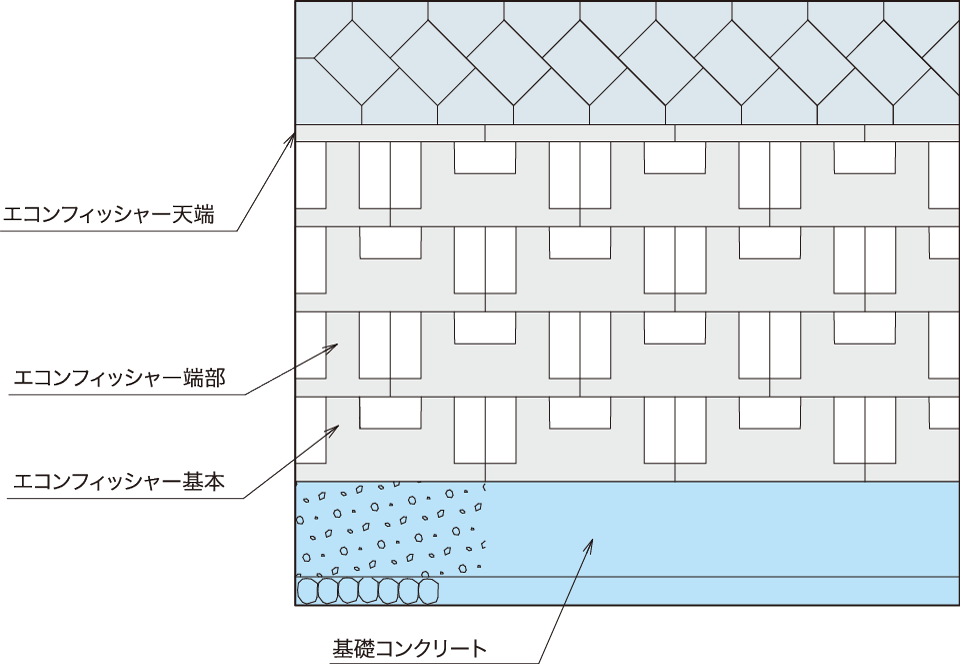

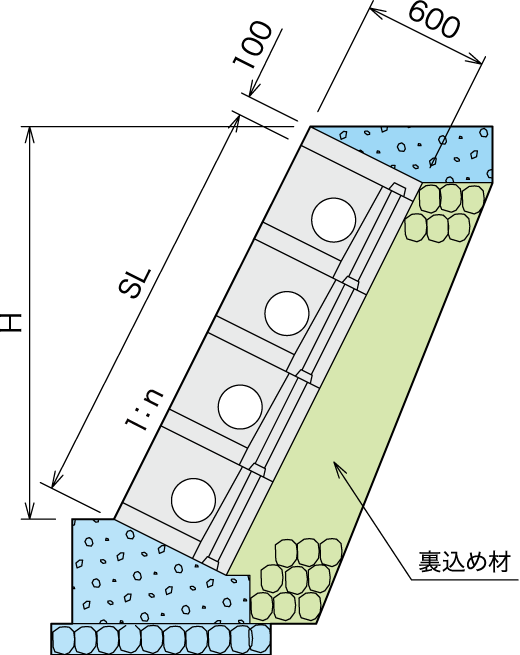

エコンフィッシャー単一擁壁の場合

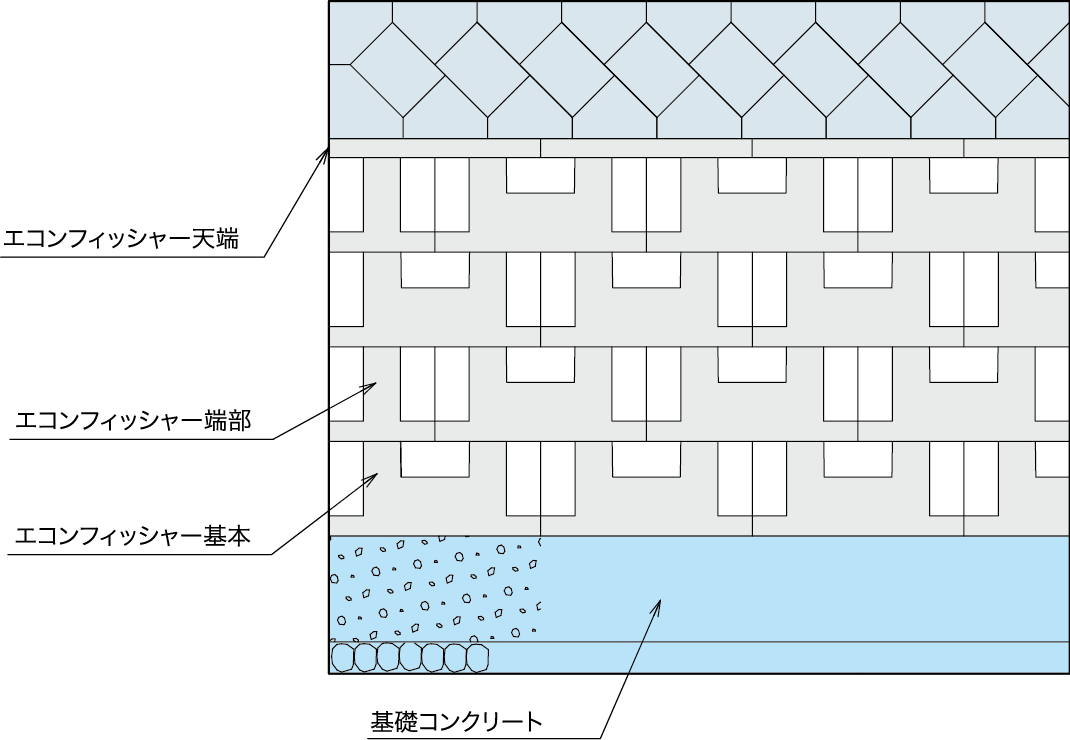

エコンフィッシャーと上部グリーングロウ
エコンフィッシャー単一擁壁の許容限界高
| q=0t/m² | case1 | case2 | ||
|---|---|---|---|---|
| 段数 | H | 段数 | H | |
| 1:0.3 | 4段 | 2.011m | 5段 | 2.490m |
| 1:0.4 | 6段 | 2.878m | 7段 | 3.342m |
| 1:0.5 | 8段 | 3.667m | 10段 | 4.562m |
| q=0.35t/m² | case3 | case4 | ||
|---|---|---|---|---|
| 段数 | H | 段数 | H | |
| 1:0.3 | 3段 | 1.478m | 4段 | 2.011m |
| 1:0.4 | 5段 | 2.414m | 6段 | 2.878m |
| 1:0.5 | 7段 | 3.220m | 9段 | 4.114m |
設計条件
| case | case1 | case2 | case3 | case4 | |
|---|---|---|---|---|---|
| 土の内部摩擦角 | Φ= | 25° | 30° | 25° | 30° |
| 土の単位重量 | γs= | 1.6t/m³ | 1.8t/m³ | 1.6t/m³ | 1.8t/m³ |
| 載荷荷重 | q= | 0t/m² | 0t/m² | 0.35t/m² | 0.35t/m² |
エコンフィッシャーと上部植生ブロックグリーングロウの許容限界段数
| エコンフィッシャー段数 | 壁勾配 | case1 | case2 | case3 | case4 |
|---|---|---|---|---|---|
| q=0t/m² | q=0.35t/m² | ||||
| エコンフィッシャー1段 | 1:0.5 | 4段 | 4段 | 3段 | 4段 |
| 1:0.5 | 6段 | 7段 | 5段 | 6段 | |
| 1:0.5 | 8段 | 9段 | 7段 | 9段 | |
| エコンフィッシャー2段 | 1:0.5 | 3段 | 4段 | 2段 | 3段 |
| 1:0.5 | 5段 | 6段 | 4段 | 5段 | |
| 1:0.5 | 8段 | 9段 | 7段 | 9段 | |
| エコンフィッシャー3段 | 1:0.5 | 2段 | 2段 | 1段 | 2段 |
| 1:0.5 | 4段 | 5段 | 3段 | 4段 | |
| 1:0.5 | 7段 | 9段 | 6段 | 8段 | |
| エコンフィッシャー4段 | 1:0.5 | 1段 | 1段 | 0段 | 0段 |
| 1:0.5 | 3段 | 4段 | 1段 | 3段 | |
| 1:0.5 | 6段 | 8段 | 4段 | 7段 | |
