すりつけ境界ブロック
Road Stores Type

すりつけ境界ブロック

すりつけ境界ブロック【北九州市型 5% 勾配用（バリアフリー対応）】

寸法表

呼び名	寸法(mm)	参考重量 (kg)
すりつけ 5号	H = 100〜130　L=600	28
すりつけ 6号	H = 100〜150　L=990	47
すりつけ 7号	H = 150〜200　L=990	65
すりつけ 8号	H = 200〜250　L=990	93
すりつけ 9号	H = 250〜300　L=990	123
車乗入れ	160170 × 100 × 990L	38
歩行者踏込 【カラー滑止め加工】	165175 × 100120 × 990L(600L)	44(26)
歩行者踏込曲り 【カラー滑止め加工】	165175 × 100120 × 600L	26

※すりつけ5号および歩行者踏込（カラー縁石）は底部カットもあります。

車すりつけ組み合せ

H=200(段差15cm)	7号 + 6号 + 車乗り入れ
H=250(段差20cm)	8号 + 7号 + 6号 + 車乗り入れ
H=300(段差25cm)	9号 + 8号 + 7号 + 6号 + 車乗り入れ

歩行者すりつけ組み合せ

H=200(段差15cm)	7号 + 6号 + 5号 + 歩行者踏込（カラー縁石）
H=250(段差20cm)	8号 + 7号 + 6号 + 5号 + 歩行者踏込（カラー縁石）
H=300(段差25cm)	9号 + 8号 + 7号 + 6号 + 5号 + 歩行者踏込（カラー縁石）

すりつけ境界ブロック【北九州市型 8% 勾配用】

寸法表

呼び名	寸法(mm)	参考重量 (kg)
すりつけ 1号	H=100〜130 L=375	18
すりつけ 2号	H=100〜200 L=1250	71
すりつけ 3号	H=200〜250 L=620	59
すりつけ 4号	H=250〜300 L=620	78
車乗入れ	160170 × 100 × 990L	38
歩行者踏込 【カラー滑止め加工】	165175 × 100120 × 990L(600L)	44(26)
歩行者踏込曲り 【カラー滑止め加工】	165175 × 100120 × 600L	26

※すりつけ4号および歩行者踏込（カラー縁石）は底部カットもあります。

車すりつけ組み合せ

H=200(段差15cm)	2号 + 車乗り入れ
H=250(段差20cm)	3号 + 2号 + 車乗り入れ
H=300(段差25cm)	4号 + 3号 + 2号 + 車乗り入れ

歩行者すりつけ組み合せ

H=200(段差15cm)	2号 + 1号 + 歩行者踏込（カラー縁石）
H=250(段差20cm)	3号 + 2号 + 1号 + 歩行者踏込（カラー縁石）
H=300(段差25cm)	4号 + 3号 + 2号 + 1号 + 歩行者踏込（カラー縁石）

すりつけ境界ブロック

寸法表

呼び名	寸法（mm）	参考重量 （kg）	PDF	CAD
歩道すりつけ A'	H=100 〜 130 L=600	31	PDF	CAD
歩道すりつけ A	H=100 〜 200 L=600	46
歩道すりつけ B	H=200 〜 250 L=600	60
歩道すりつけ C	H=250 〜 300 L=600	75
県型乗入れ D	180 × 70100 × 600L	21

福岡県型すりつけ組み合せ

H=250(段差20cm)	B + A + A' + 県型乗入れD
H=300(段差25cm)	C + B + A + A' + 県型乗入れD

寸法表

呼び名	寸法（mm）	参考重量 （kg）	PDF	CAD
すりつけA 両丸 一本落し	150170 × 200 〜 160170 × 100 × 600L	34	PDF	CAD
すりつけA タイプ1 両面 一本落し	150190 × 200 〜 205 × 80 × 600L	37	PDF	CAD

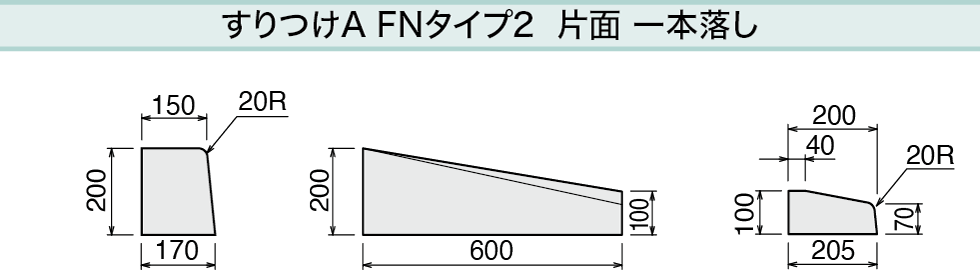

すりつけA タイプ2 片面 一本落し	150170 × 200 〜 200205 × 70100 × 600L	36

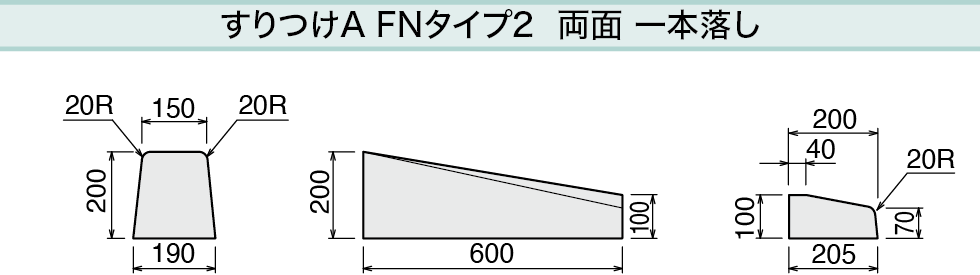

すりつけA タイプ2 両面 一本落し	150190 × 200 〜 200205 × 70100 × 600L	37
すりつけA 県型乗入れ 両面 一本落し	150190 × 200 〜 205 × 70100 × 600L	36	PDF	CAD
