雨水桝
Road Stores Type

雨水桝

雨水桝グレーチング蓋付枠400用

I型
II型
III型

寸法表

表はスワイプすることができます。
呼び名 グレーチング蓋寸法(mm) 参考重量(kg) 枠寸法(mm) 参考重量(kg) PDF CAD
雨水桝400用(I型) 395 × 400 × 50(110°開閉式) 22 500 × 600 × 140 / 200 55 PDF CAD
雨水桝400用(II型) 360 × 500 × 55(110°開閉式) 24 500 × 700 × 150 / 200 73 PDF CAD
雨水桝400用(III型) 360 × 500 × 55(110°開閉式) 24 600 × 700 × 150 / 200 85 PDF CAD

※グレーチングは、110°開閉式普通目が標準です。細目及びボルト固定式に変更も可能です。

雨水桝400用鋳鉄製グレーチングGR-L(日之出水道機器株式会社)

  • 集中豪雨や落葉に対しても安定した排水性能
  • 開閉操作性と飛散防止性の向上
  • 自転車のタイヤの嵌り込みや耐スリップ性を
    考慮した走行安定性能
現状の問題

GR-L用縁石
(雨水桝縁石切込付)

歩車道型にも切込を付けることができます。
詳しくは担当営業までご連絡ください。

GR-L用縁石(雨水桝縁石切込付)

雨水桝

400用

参考重量表

表はスワイプすることができます。
呼び名 縁石 躯体(上) 躯体(下) 調整
H=100
調整
H=200
PDF CAD
参考重量(kg) 32 62 34 87 100 48 96 PDF CAD

※コンクリート蓋を標準としています。グレーチング使用時は蓋と枠を集水桝縁石G枠打込(P.190)もしくはG蓋付枠(P.191)に変更してください。

500用

参考重量表

表はスワイプすることができます。
呼び名 縁石 躯体(上) 躯体(下) 調整
H=100
調整
H=200
PDF CAD
参考重量(kg) 56 151 206 222 93 186 PDF CAD

※コンクリート蓋を標準としています。グレーチング使用時は蓋と枠を集水桝縁石G枠打込(P.190)もしくはG蓋付枠(P.191)に変更してください。

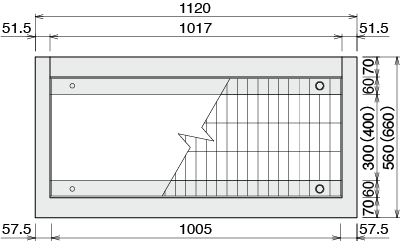

特殊集水桝ブロック300用、400用グレーチング蓋共(固定式)

参考重量表

表はスワイプすることができます。
呼び名 躯体(上) 躯体(下) 参考重量(kg) PDF CAD
300用 197 167 363 PDF CAD
グレーチング蓋
27(ボルト固定式普通目)
表はスワイプすることができます。
呼び名 躯体(上) 躯体(下) 参考重量(kg) PDF CAD
400用 213 180 393 PDF CAD
グレーチング蓋
41(ボルト固定式普通目)

※グレーチングは、ボルト固定式普通目が標準です。細目に変更も可能です。

雨水桝グレーチング蓋付300

雨水桝グレーチング蓋付300

寸法表

表はスワイプすることができます。
呼び名 寸法(mm) 参考重量(kg) PDF CAD
グレーチング 110°開閉式 22
300 × 300 × 400 103 PDF CAD

※グレーチングは、110°開閉式普通目が標準です。
細目及びボルト固定式に変更も可能です。
