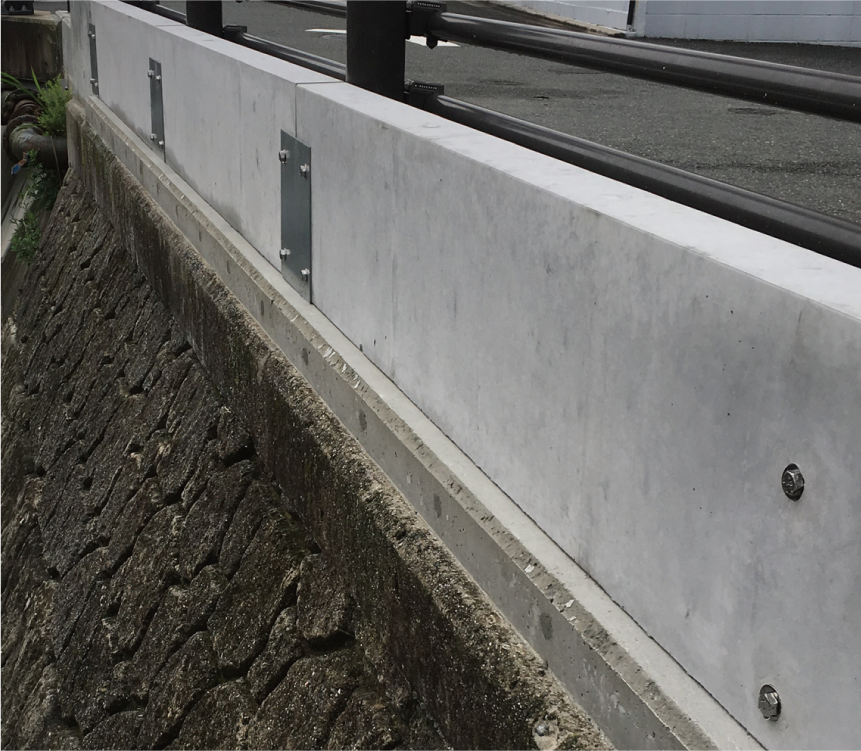

防水板【ガードレール取付型】
Road Stores Type

河川溢水対策用コンクリート板

この防水板を使用することで、溢水の防止・低減が可能です。

水害から地域を守るコンクリート

昨今の集中豪雨等により、河川溢水が問題となっています。
住宅街や農地の河川が屈曲している箇所等において、
溢水が発生しやすくなっています。

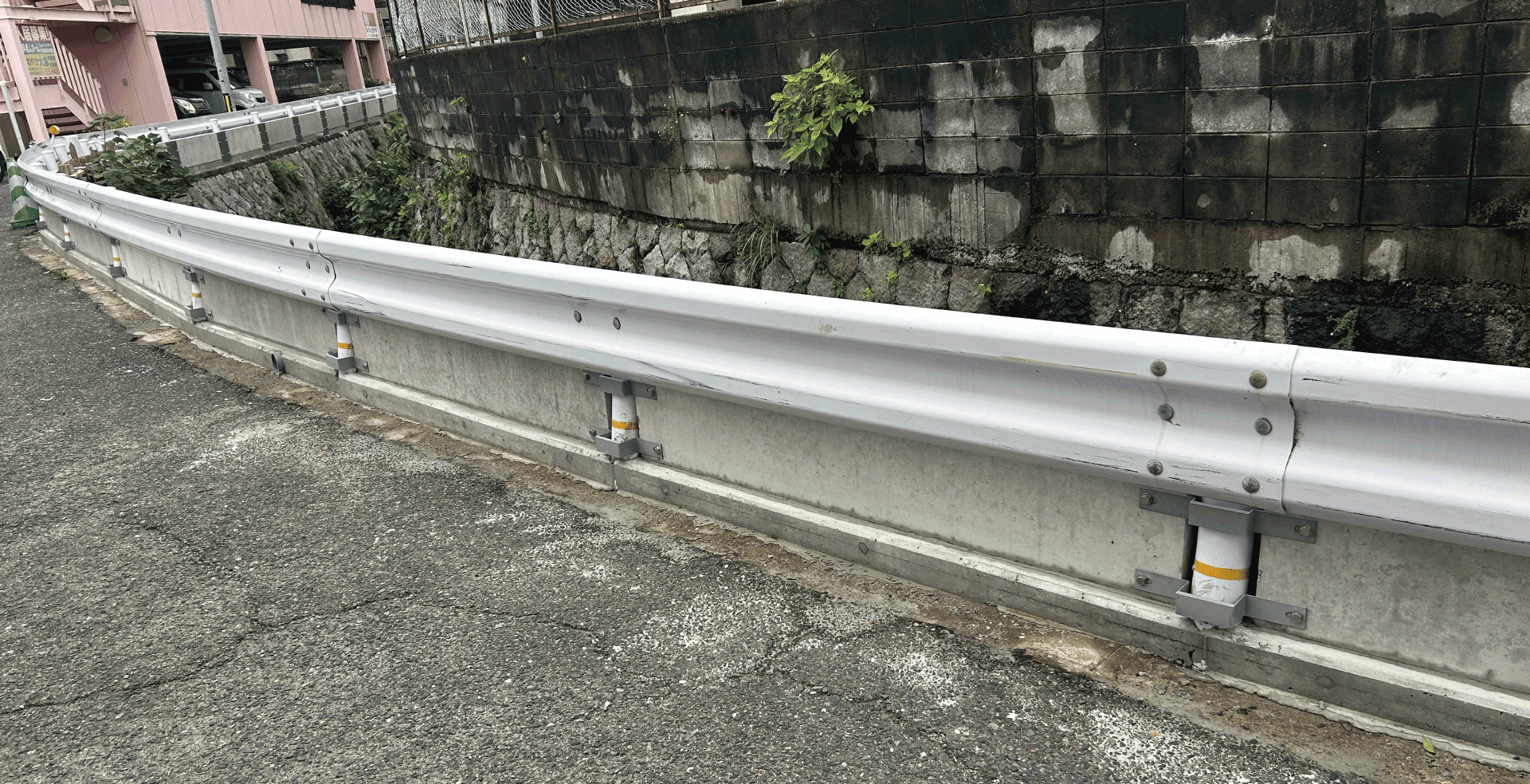

防水板とは

• 住宅地に隣接する河川に設置することで、住宅への浸水被害を低減できます。
• 溢水が想定される箇所に設置することで、溢水までの時間を遅延させ、避難する時間を稼ぎます。

防水板FAQ

Q 防水板とはどのような製品ですか？

A. 集中豪雨や河川の溢水時に、道路への流入水を抑制・遅延させることで、避難時間の確保や被害軽減を目的とした減災製品です。既設の車両用防護柵（ガードレール等）を利用して設置できるため、比較的容易に施工できることが特長です。

Q どのような場所に設置できますか？

A. C種以上の車両用防護柵が設置されており、支柱間隔が2mまたは3mで、かつ法肩部に5%以内の勾配を有する平坦部がある箇所に設置可能です。

Q 完全に止水することはできますか？

A. 本製品は完全止水を目的とした製品ではありません。溢水時には、製品同士の継ぎ目や路面との隙間から浸水が発生する場合があります。流入水を抑制・遅延させることで、避難時間の確保や被害軽減を図ることを目的としています。

Q 製品の短尺対応は可能ですか？

A. 対応可能です。ただし、本製品は車両用防護柵の支柱を利用して支持する構造のため、支柱間隔に合わせた寸法での加工となります。

Q 製品端部はどのように処理しますか？

A. 端部は現場打ちコンクリートにて処理していただいております。その際、製品連結用の金具を巻き込む形で施工していただきます。

Q 対応可能な車両用防護柵の種類を教えてください。

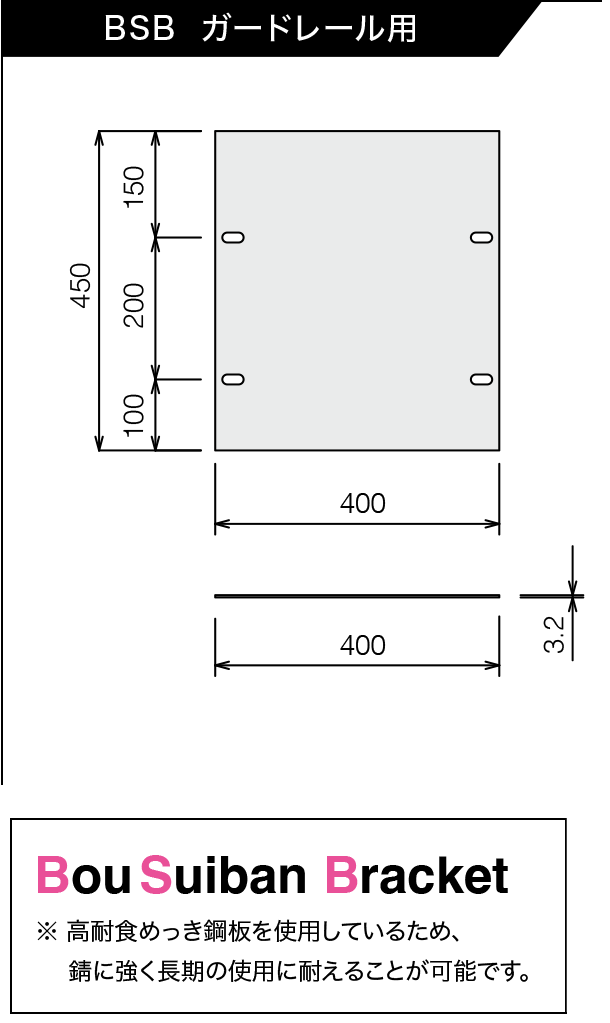

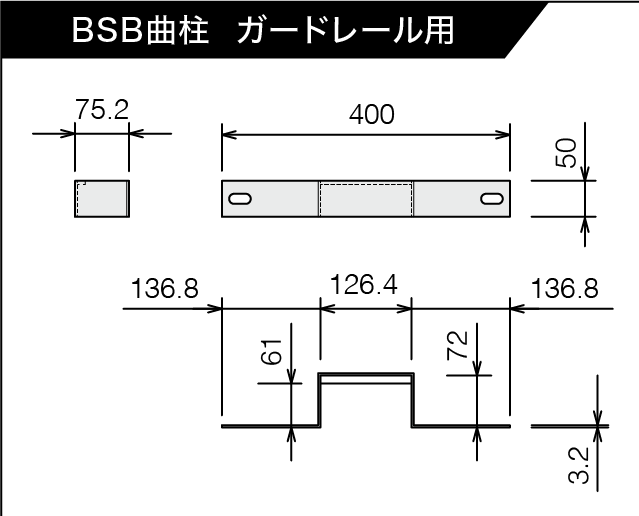

A. ポール径Φ114のガードレール（直柱・曲柱）に対応可能です。

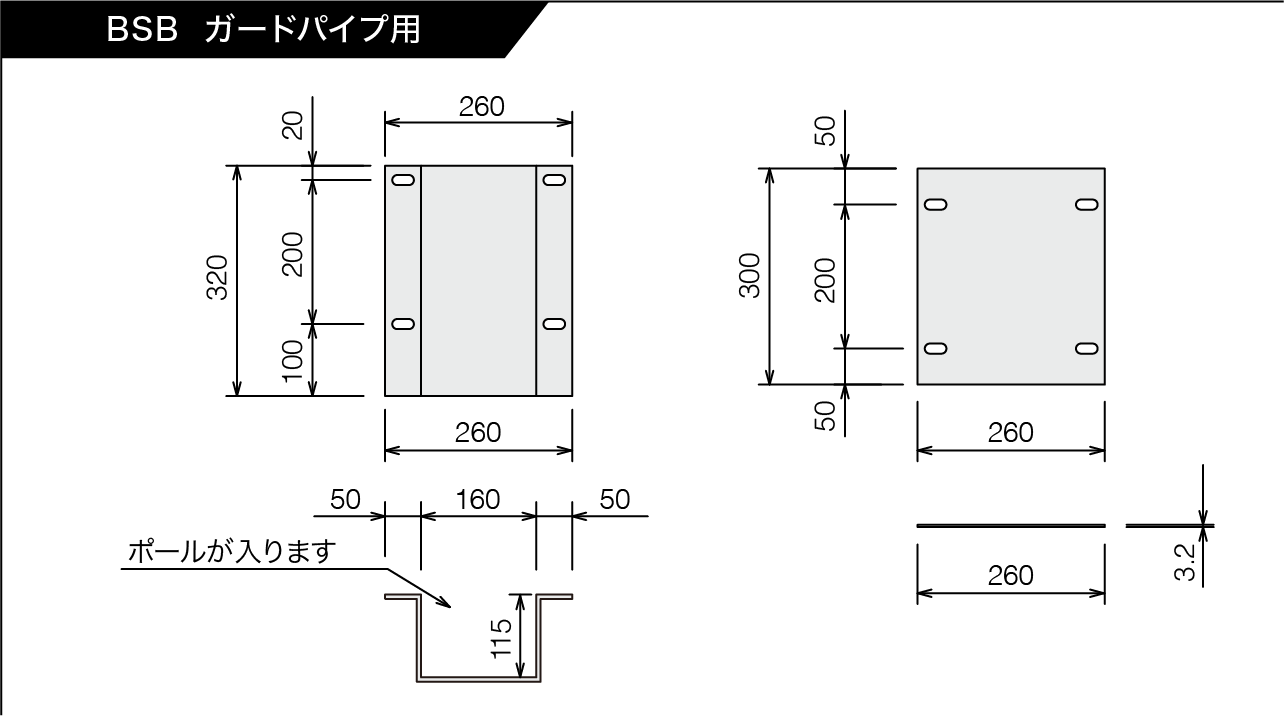

また、ガードパイプにも対応可能ですが、パイプ高さや形状によっては、連結用ブラケットが特注対応となる場合があります。

Q 溢水後に必要な対応はありますか？

A. 溢水後は点検を実施してください。
製品の位置ずれ、連結部の変形、基礎の破損等が確認された場合は、再設置または補修を推奨いたします。

Q 防水板の高さの制限はありますか？

A. 標準仕様では、基礎高100mm + 製品高400mmの合計500mmとなります。
なお、基礎高さを調整することで、一定範囲内で高さ変更に対応可能です。

Q 既設のガードレールを撤去する必要はありますか？

A. 原則として既設の車両用防護柵を利用して設置するため、大規模な撤去工事は不要です。
ただし、既設防護柵の状況によっては補修・交換が必要となる場合があります。

Q 車両衝突に対する性能はありますか？

A. 本製品は防護柵本体の性能を変更するものではありません。
車両衝突時の安全性については、既設防護柵の性能に依存します。

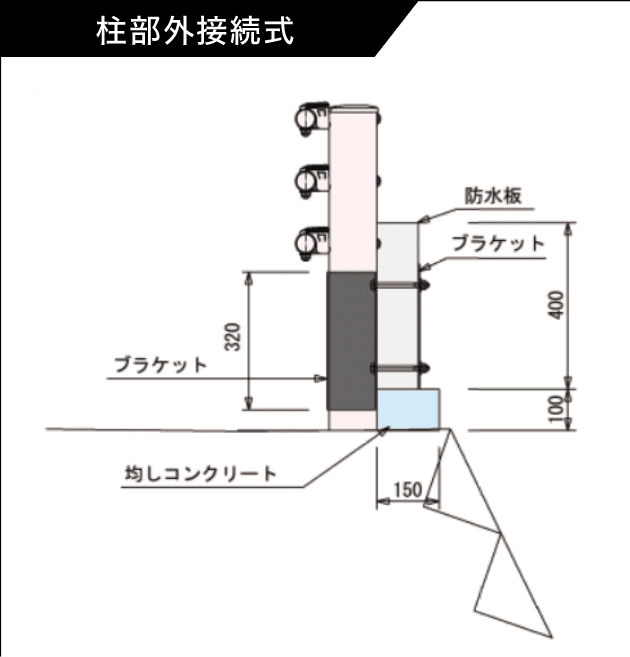

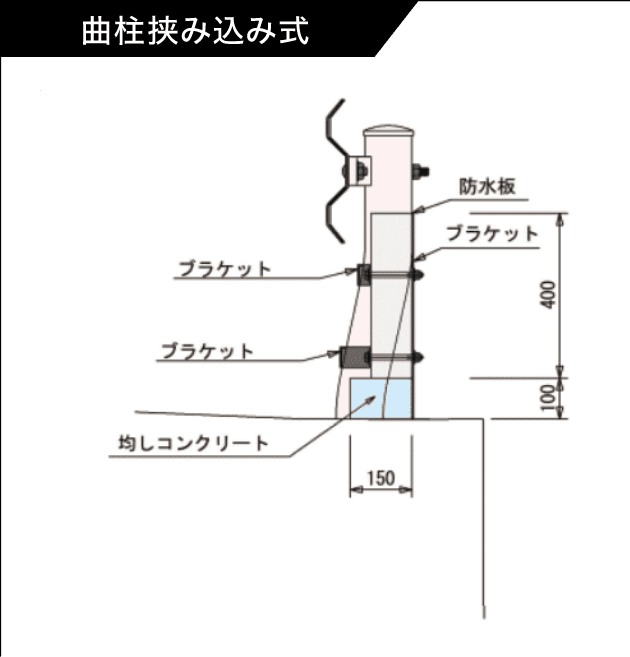

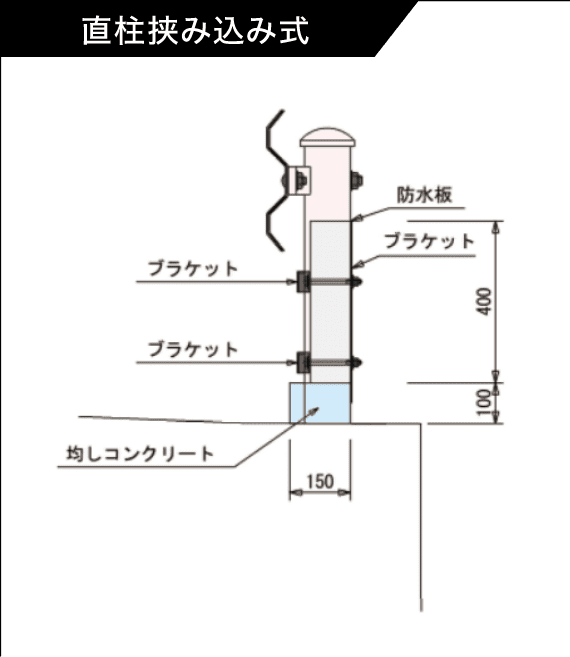

防水板施工図

• 参考施工図はこちらをダウンロードください。

PDF

CAD

※当製品は簡易的な防水板であり、完全止水ではありません。

BS400 防水コンクリート板詳細図

寸法表

BS400	参考重量 (kg)	PDF	CAD
L = 1840	184	PDF	CAD
L = 1990	199	PDF	CAD
L = 2840	284	PDF	CAD

防水板設置歩掛

【支柱間隔2m用(100m当たり)】

項目	規格	単位	数量
土木一般世話役		人	1.88
特殊作業員		人	3.76
普通作業員		人	3.04
トラック(クレーン付)	4t車 2.9t吊 賃料	日	1.88
諸雑費	労務費及び賃料合計の16%	式	1.00

【支柱間隔3m用(100m当たり)】

項目	規格	単位	数量
土木一般世話役		人	1.50
特殊作業員		人	3.00
普通作業員		人	2.00
トラック(クレーン付)	4t車 2.9t吊 賃料	日	1.50
諸雑費	労務費及び賃料合計の16%	式	1.00
