SK導水溝
Channel Type
雨水を速やかに路面集水、水たまりや水はねを防止します。
導水溝の特徴
- SK導水溝
路面より速やかに雨水を集水する事を目的とした新たな工法です。
よって水溜まりの解消となり、水はねの防止ができる製品です。
断面もコンパクトなので様々な用途での速やかな路面集水にお使いいただけます。
よって水溜まりの解消となり、水はねの防止ができる製品です。
断面もコンパクトなので様々な用途での速やかな路面集水にお使いいただけます。
- SK導水ブロック
導水ブロックは、すべての人にやさしいまちづくりをテーマに開発された商品です。
近年のゲリラ豪雨を考慮し、エプロン内の半円形の溝が雨水をいち早く排水口へと導きます。
これにより水溜まりや水跳ねを防止します。
特に横断歩道部は老若男女問わずスムーズな歩行が可能になります。
近年のゲリラ豪雨を考慮し、エプロン内の半円形の溝が雨水をいち早く排水口へと導きます。
これにより水溜まりや水跳ねを防止します。
特に横断歩道部は老若男女問わずスムーズな歩行が可能になります。
SK導水溝
SK導水ブロック

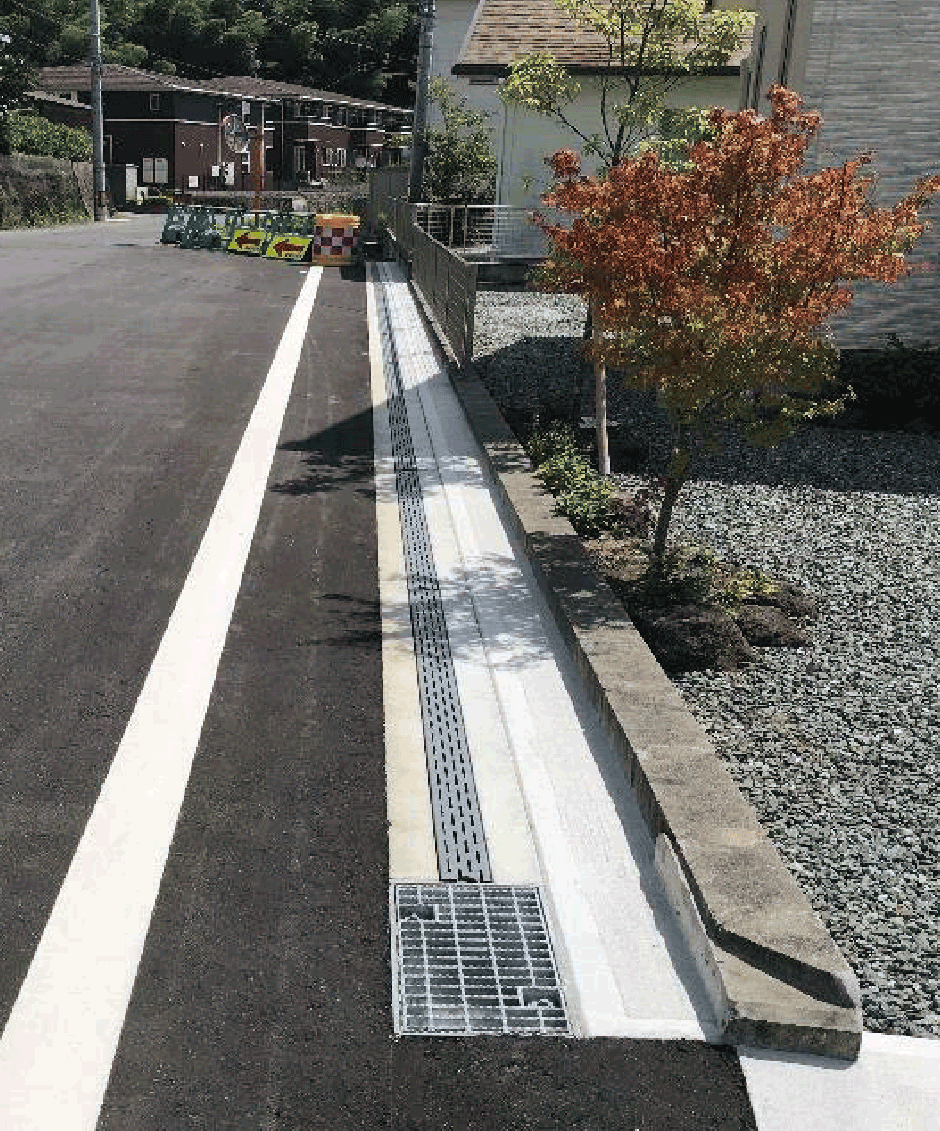

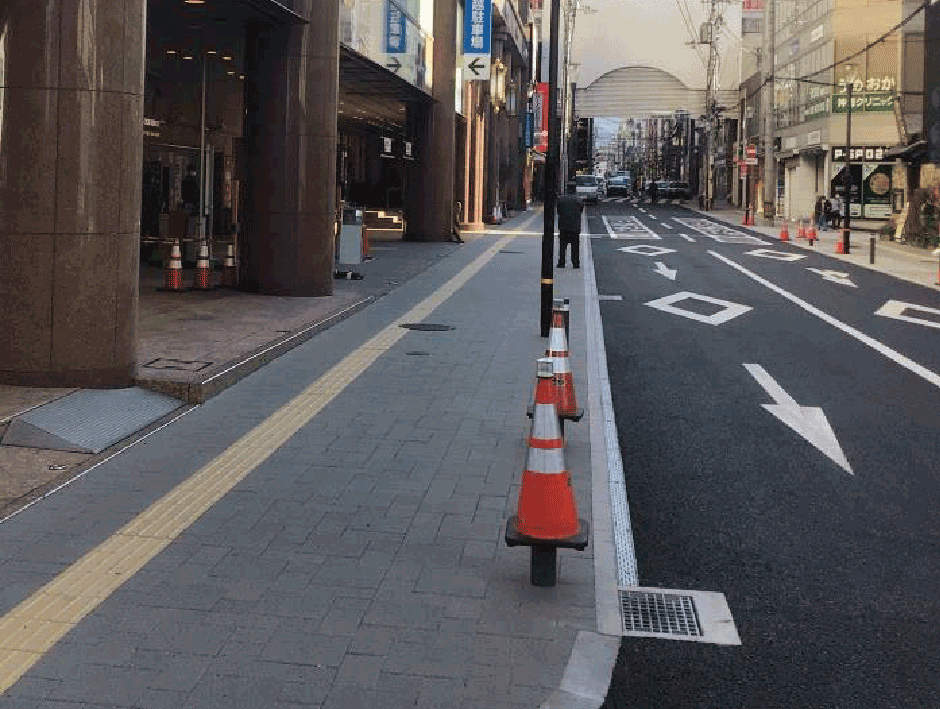

施工例

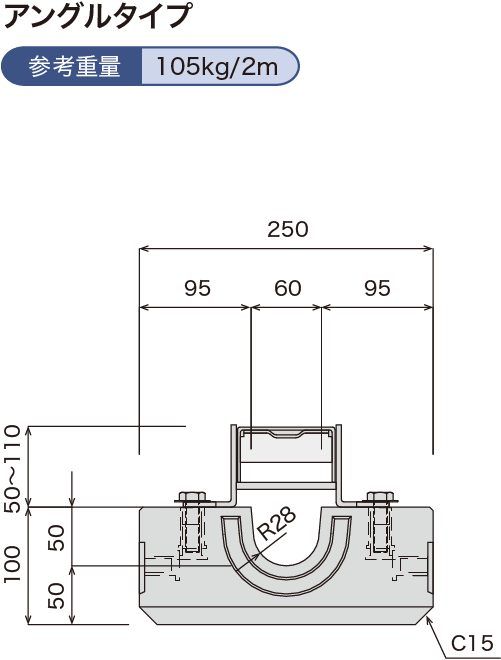

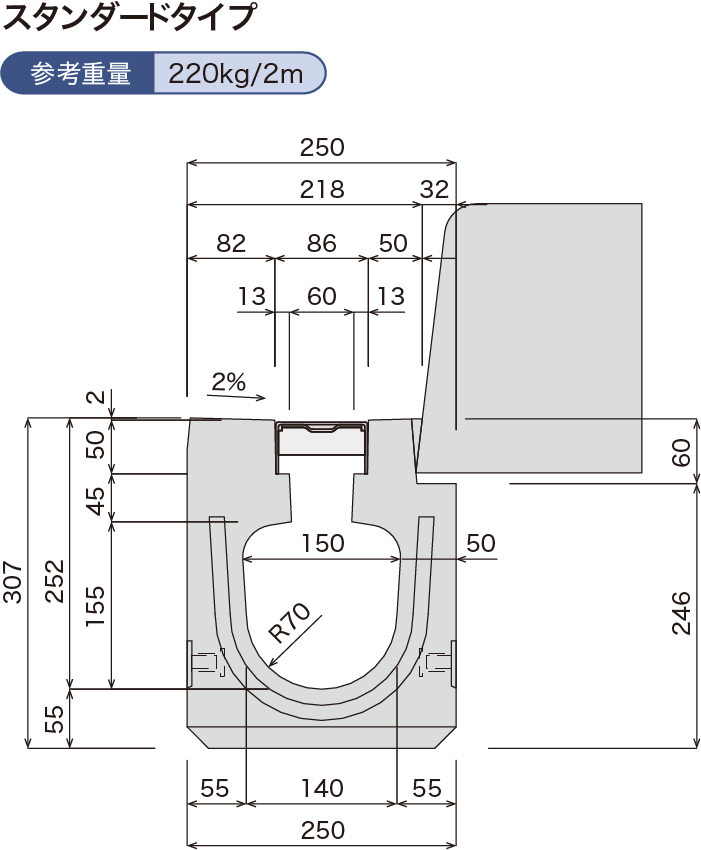

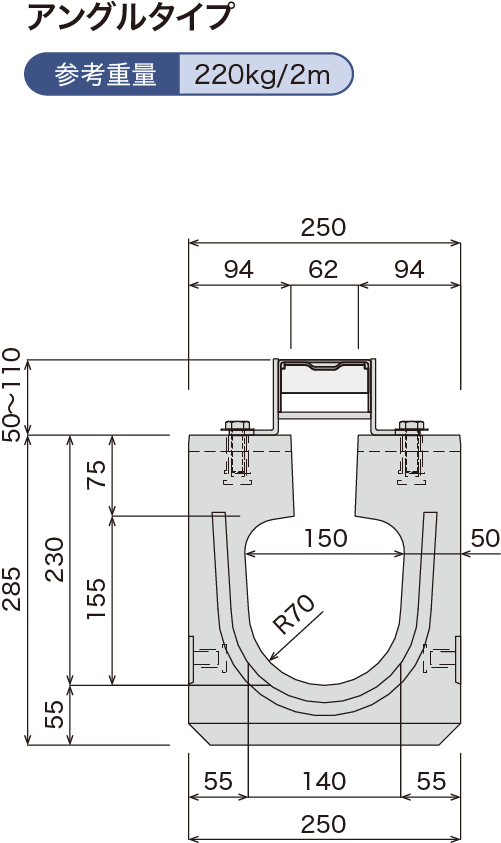

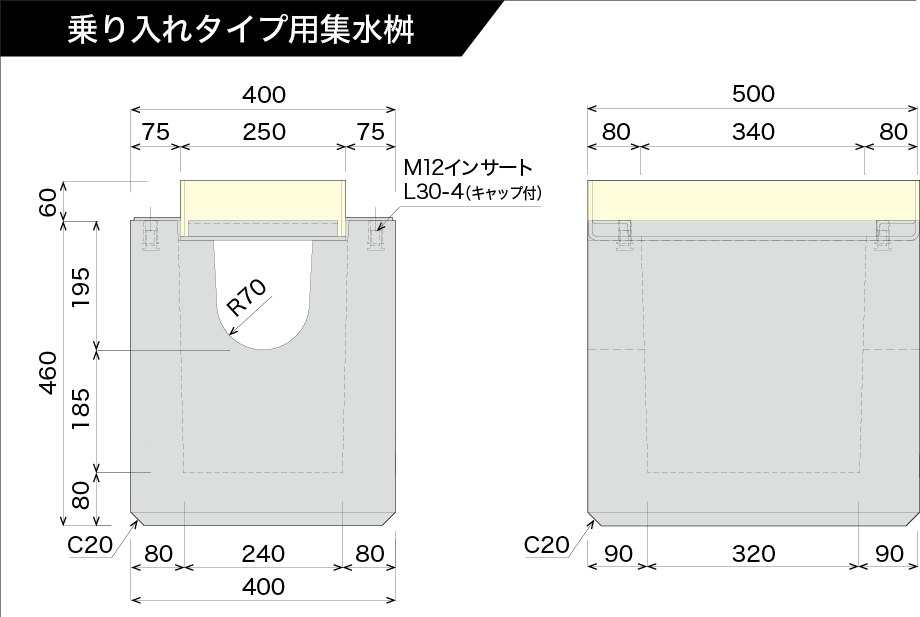

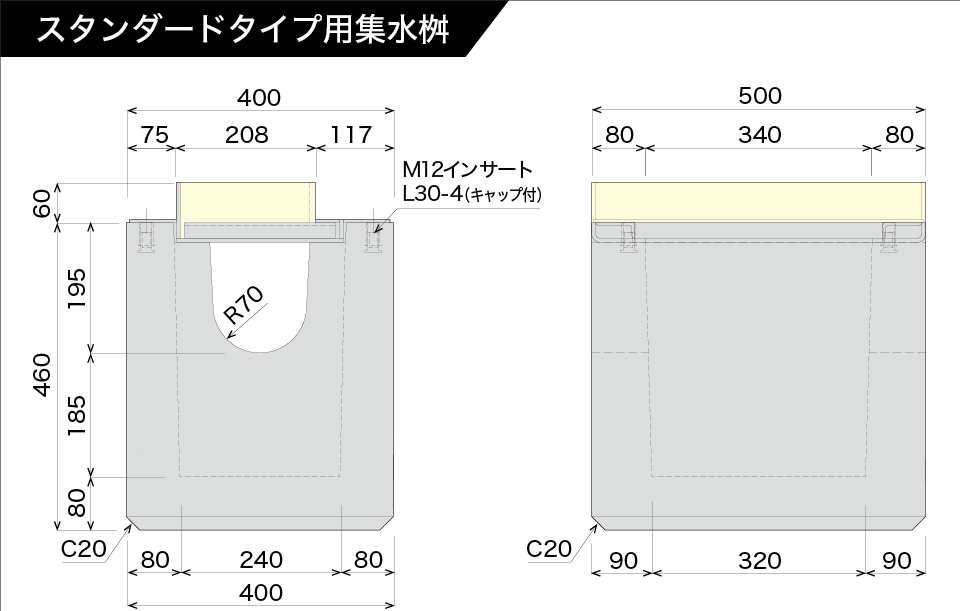

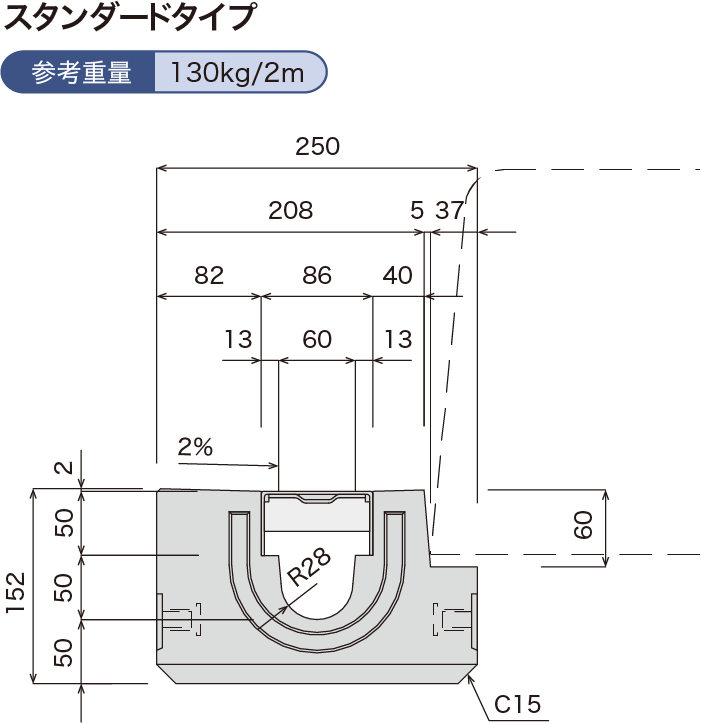

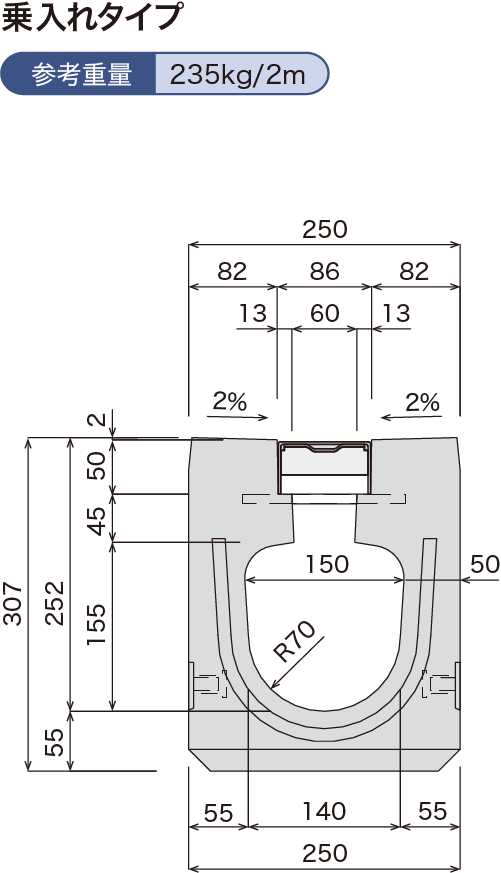

SK導水溝

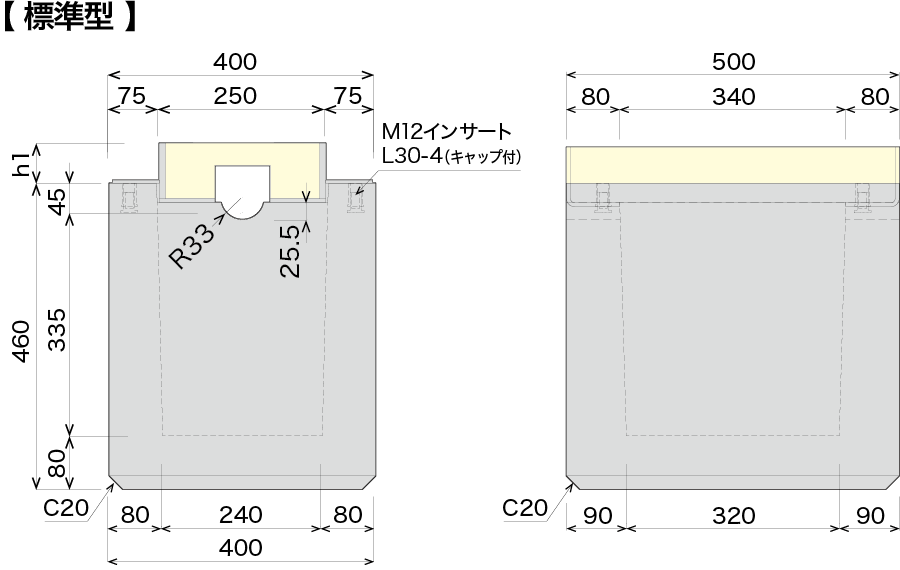

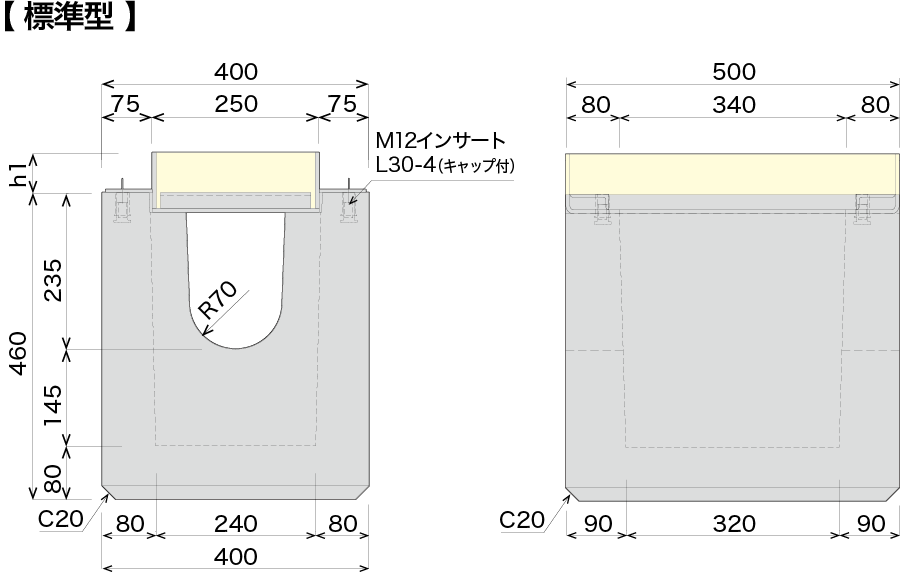

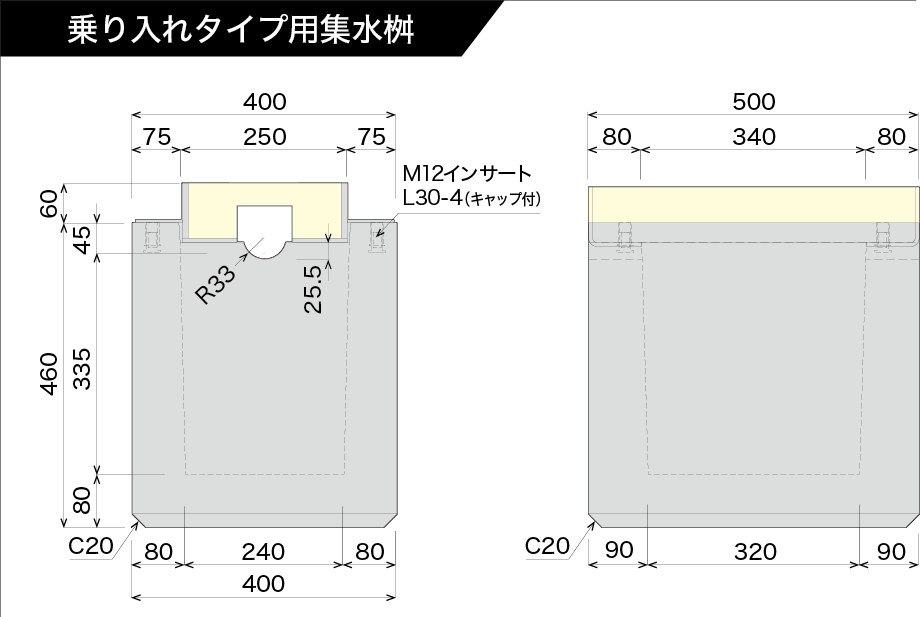

SK導水ブロック

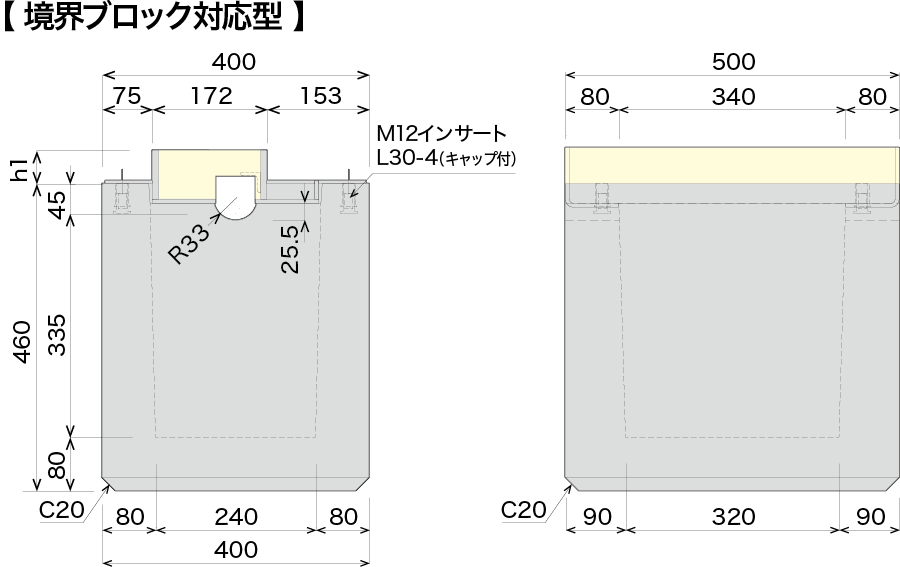

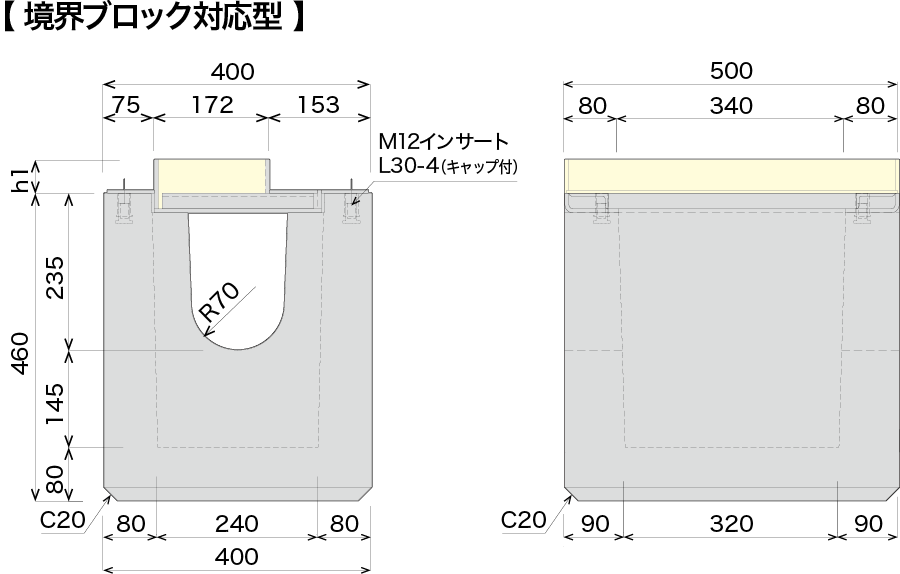

h1=50, 70, 90, 110
※上記は全てバリアフリー対応として細目ノンスリップ用もご用意できます。
※上記参考重量は受け枠・グレーチングは含みません。

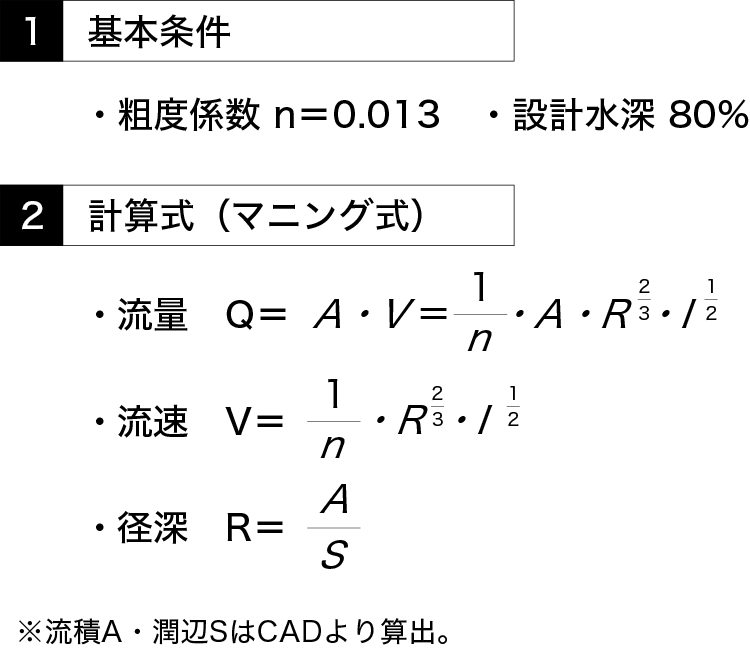

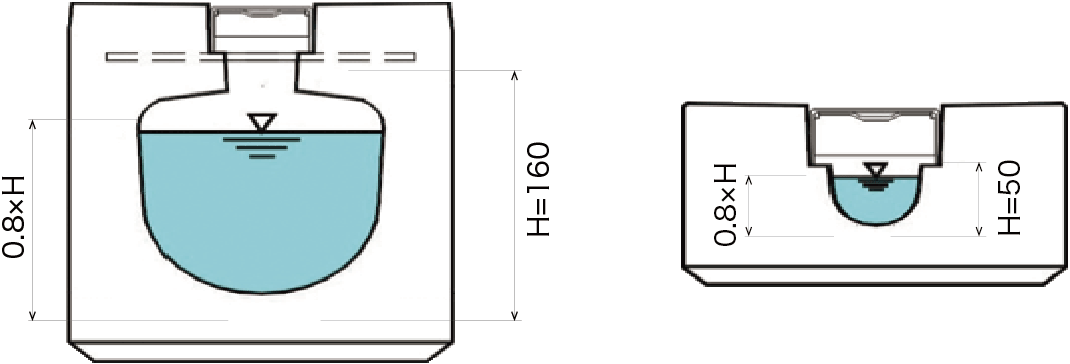

流速流量表
【 導水溝流速流量表 】
| 流積 A(m²) | 0.0160 | |
|---|---|---|
| 潤辺 S(m) | 0.3362 | |
| 径深 R(m) | 0.0477 | |
| 動水勾配 I | 流速V (m/sec) |
流量Q (m³/sec) |
| 1.000% | 1.0117 | 0.0162 |
| 0.500% | 0.7154 | 0.0115 |
| 0.300% | 0.5541 | 0.0089 |
| 0.250% | 0.5058 | 0.0081 |
| 0.200% | 0.4524 | 0.0073 |
| 0.150% | 0.3918 | 0.0063 |
| 0.100% | 0.3199 | 0.0051 |
| 0.050% | 0.2262 | 0.0036 |
| 0.001% | 0.0320 | 0.0005 |
【 導水ブロック流速流量表 】
| 流積 A(m²) | 0.0019 | |
|---|---|---|
| 潤辺 S(m) | 0.1121 | |
| 径深 R(m) | 0.0171 | |
| 動水勾配 I | 流速V (m/sec) |
流量Q (m³/sec) |
| 1.000% | 0.5106 | 0.00098 |
| 0.500% | 0.3611 | 0.00069 |
| 0.300% | 0.2797 | 0.00054 |
| 0.250% | 0.2553 | 0.00049 |
| 0.200% | 0.2284 | 0.00044 |
| 0.150% | 0.1978 | 0.00038 |
| 0.100% | 0.1615 | 0.00031 |
| 0.050% | 0.1142 | 0.00022 |
| 0.001% | 0.0161 | 0.00003 |

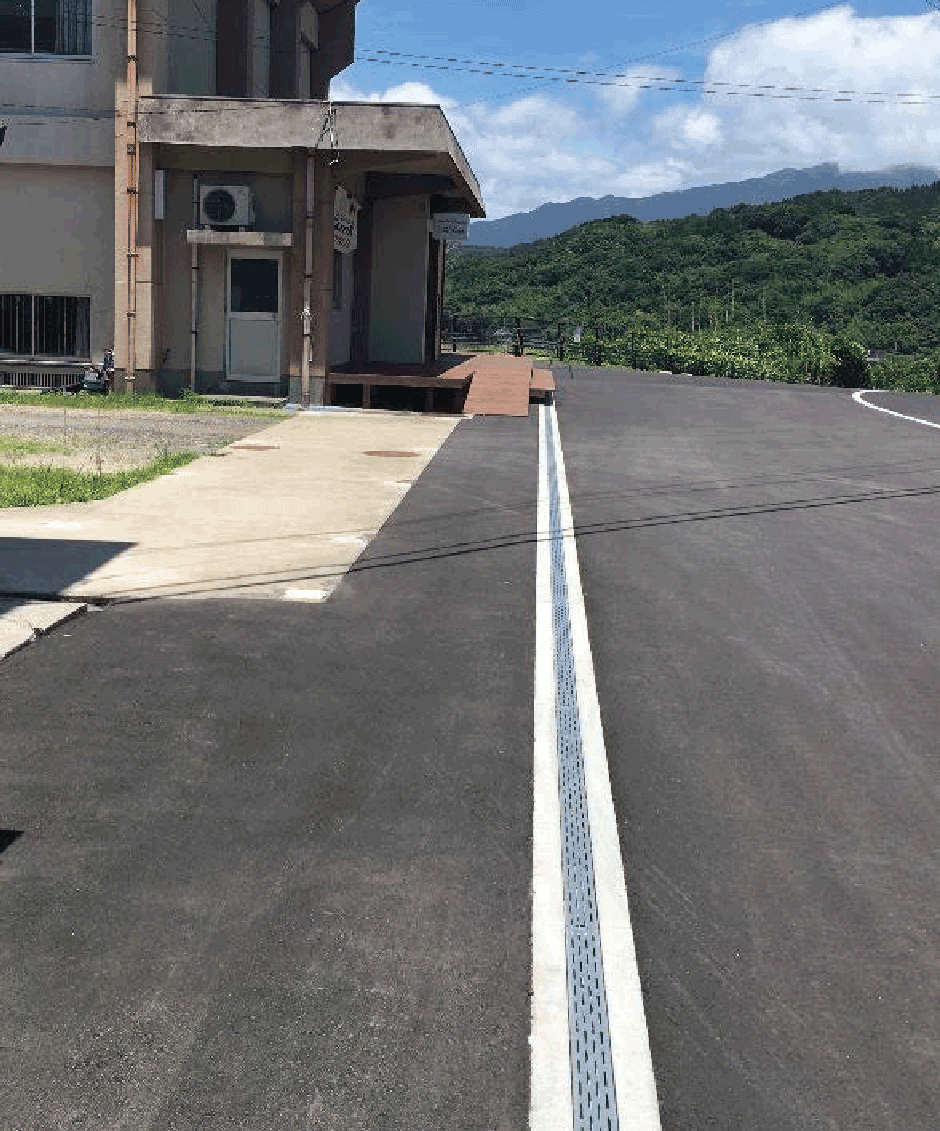

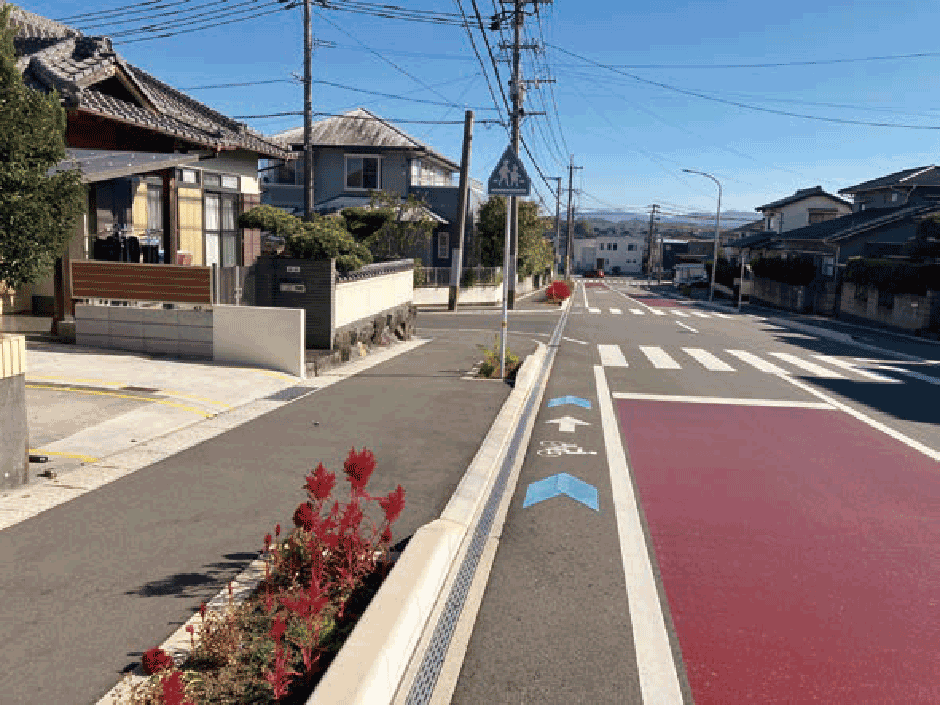

施工例
